Рабочий эталон единицы объемного расхода газа 1 разряда в диапазоне значений от 32 до 13000 куб.м/ч
Технические характеристики рабочего эталона единицы объемного расхода газа 1 разряда в диапазоне значений от 32 до 13000 м3/ч (Номер регистрации: 3.7.ЕЕЕ.0008.2021):
— Диапазон измерения расхода: 32…13000 м3/ч;
— Рабочая среда: природный газ из магистрального газопровода;
— Давление рабочей среды: 5,0 … 7,5 МПа;
— Температура рабочей среды: +5…+25°С;
— Основной эталонный элемент: набор из четырех турбинных счетчиков «мастер-класса» типа SM-RI-X-L G400, G1000, G2500, G6500 фирмы Instromet International;
— Предел допускаемой относительной погрешности рабочего эталона: ±0,25 %;

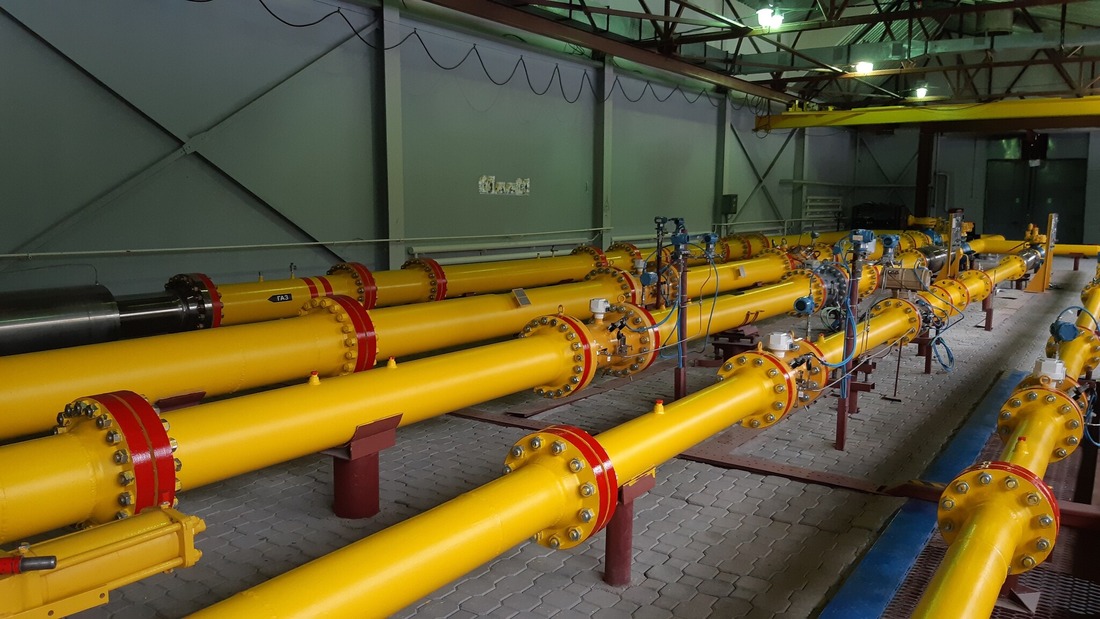

— Диаметры измерительных трубопроводов в цехе №1: DN80, DN100, DN150, DN200, DN300, DN400;
— Типы используемых фланцев для испытуемых средств измерений: ГОСТ, ASME\ANSI;
— Предел допускаемой относительной погрешности поверяемых СИ от: ±0,5 %.
Увеличенная фотография (JPG, 510 КБ)
