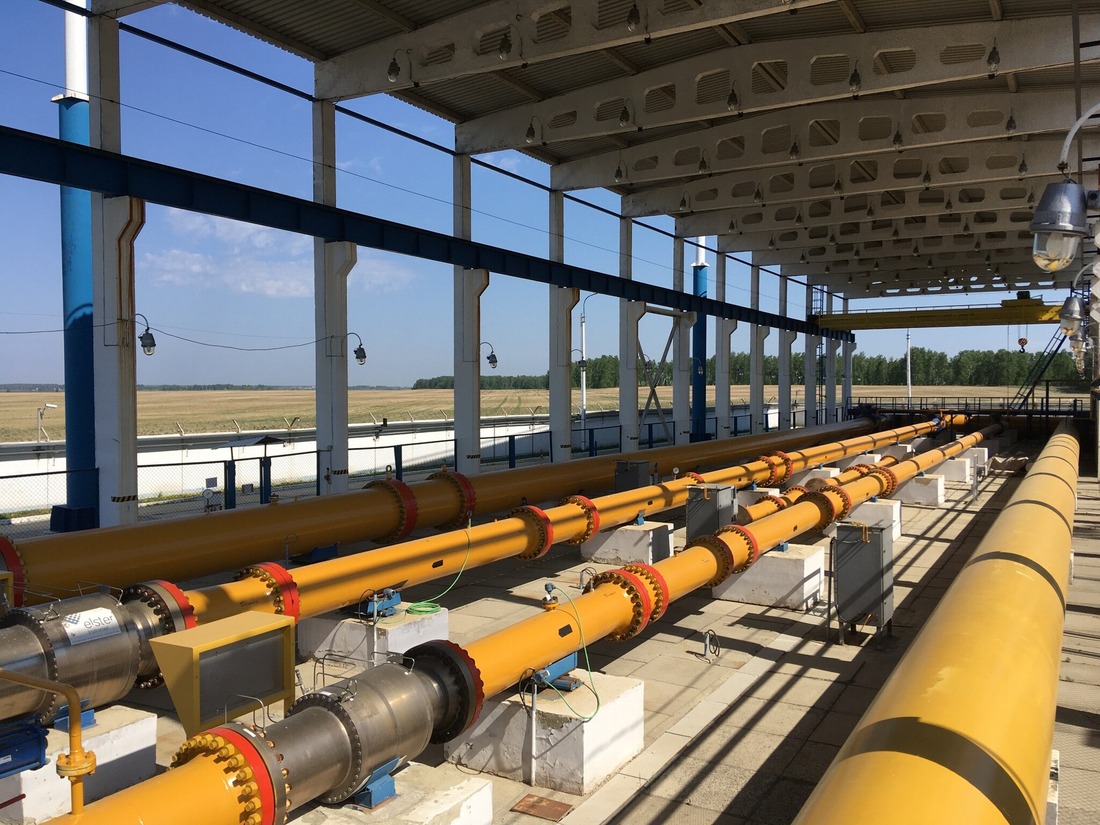

Рабочий эталон единицы объемного расхода газа 1 разряда в диапазоне значений от 500 до 70000 куб.м/ч

Увеличенная фотография (JPG, 752 КБ)

Технические характеристики рабочего эталона единицы объемного расхода газа 1 разряда в диапазоне значений от 500 до 70000 м³/ч (Номер регистрации: 3.7.ЕЕЕ.0009.2021):

— Диапазон измерения расхода: 500…70000 м³/ч;

— Рабочая среда: природный газ из магистрального газопровода;

— Давление рабочей среды: 5,0 … 7,5 МПа;

— Температура рабочей среды: +5…+25 °С;

— Основной эталонный элемент: блок эталонов, состоящий из семи эталонных турбинных счетчиков типа SM-RI-X-L G6500 фирмы Elster-Instromet;

— Предел допускаемой относительной погрешности рабочего эталона: ±0,25 %;

— Диаметры измерительных трубопроводов: DN500, DN600, DN700, DN1000;

— Типы используемых фланцев для испытуемых средств измерений: ГОСТ, ASME\ANSI;

— Предел допускаемой относительной погрешности поверяемых СИ от: ±0,5 %.
